特殊合金

执行标准 Executive standard

*JIS H3130-2006

特性 Characteristics

具有带色泽美观，高导电性，电热性，耐蚀性，耐氧化性良好，较高的强度，延展性，硬度：耐疲劳性可镀性，可焊性。

应用 Applications

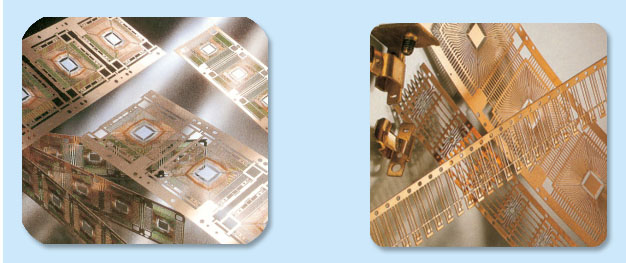

高精度引线框架用于电子铜带为制造集成电路及半导体分立器件的基础原料，主要用于电子电器类集成电路、大中功率管、计量测，发光二管和LED支架，通信、试仪器连接器、端子等。

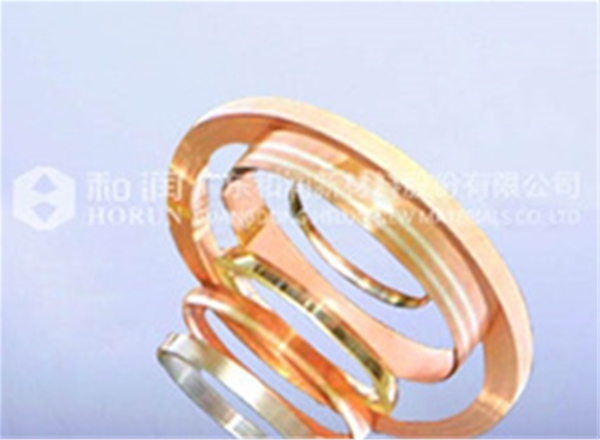

铜带可提供的厚度及宽度 Copper strip for thickness and width of

公司可提供市场上常用的几种特殊铜合金带材料：日本DOWA-OLIN 德国WIELAND 的C7025、C7035、C194。特殊铜合金带材：厚度：0.1mm－0.8mm全系列特殊铜合金。宽度：从5mm—300mm。其它特殊厚度可按客户要求定制（起订量：2500kg）。

物理的性质 Physical Properties
特性(Properties)\种类 (Alloys)	C194	C7025	C7035
融点（液相） ℃ (Melting point(liquidus）	1089	1095
融点（固相） ℃ （Melting Point solidus)	1084	1075
比重 (Specific gravity)	8.91	8.82	8.82
热膨胀系数 (10-6/K) (Coefficent of thermail expansion)	17.4	17.3	17.6
热传导系数 thermal conductivity （Cal/Cm2/cm-sec/℃)	0.026	0.0172	0.2
导电率 Iacs %,20℃	60	40	48

机械的性质 Mechanical Properties
牌号 Alloys	状态 Tenper	拉伸试验 Tensile test			硬度试验 Hardness test	弯曲试验 Bend test		厚度Thickness　　(mm)	导电率3) (%IACS)
牌号 Alloys	状态 Tenper	抗拉强度 Tensile strength Rm(N/mm2)	降伏强度 Yield strength (N/mm2)	伸长率 Elongation　　％	维氏硬度 Vickers hardness　ＨＶ	90度W弯曲限GW	90度W弯曲限BW	厚度Thickness　　(mm)	导电率3) (%IACS)
C194	1/2H	365-434	-	≥6	115-135	-	-	-	60以上
	H	414-482	-	≥3	125-145	-	-	-	60以上
	EH	461-503	-	≥2	135-150	-	-	-	60以上
	SH	182-523	-	-	140-155	-	-	-	60以上
	SH	503-551	-	-	145-160	-	-	-	60以上
	ESH	≥551	-	-	≥155	-	-	-	60以上
	SSH	482-524	-	≥4	145-155	-	-	-	60以上
	SH(RA)	531-573	-	≥5	150-165	-	-	-	60以上
C7025	R620 (TM00)	620-760	≥500	≥10	180-220	-	-	-	43以上
	Y550	620-740	≥550	≥14	180-230	-	-	-	43以上
	R650 (TM02)	650-780	≥585	≥7	200-240	1	1	＜0.15	43以上
	R690 (TM03)	690-800	≥655	≥5	220-260	1.5	1.5	＜0.15	43以上
	R760 (TM04)	760-840	≥720	≥7	210-250	3	3	＜0.15	43以上
	TR02	608-725	550-650	≥6	180-220	1	3	＜0.15	43以上
C7035	TM04	770-900	750-850	≥4	220-280	1.5 2	1.5 2	＜0.15 ＜0.35	50以上
C7035	TM06	840-970	810-920	≥1	240-300	2 2.5	2 2.5	＜0.15 ＜0.35	50以上
用于各类要求高强度，高弹性，高硬度，高耐磨性质微电机电刷、开关、继电器、手机电池、弹簧端子。接插件、温度控制器之弹簧片。
